시작은 어버이날 카드를 만들어서 보내고 싶었던 컴공 졸업자의 깔짝임..

Github pages 설정을 이용하면 서버 연동 없이 웹사이트를 배포할 수 있다는 사실..!

(단, 동적인 페이지는 불가능하며 정적 페이지만 가능하다 HTML, CSS, JS)

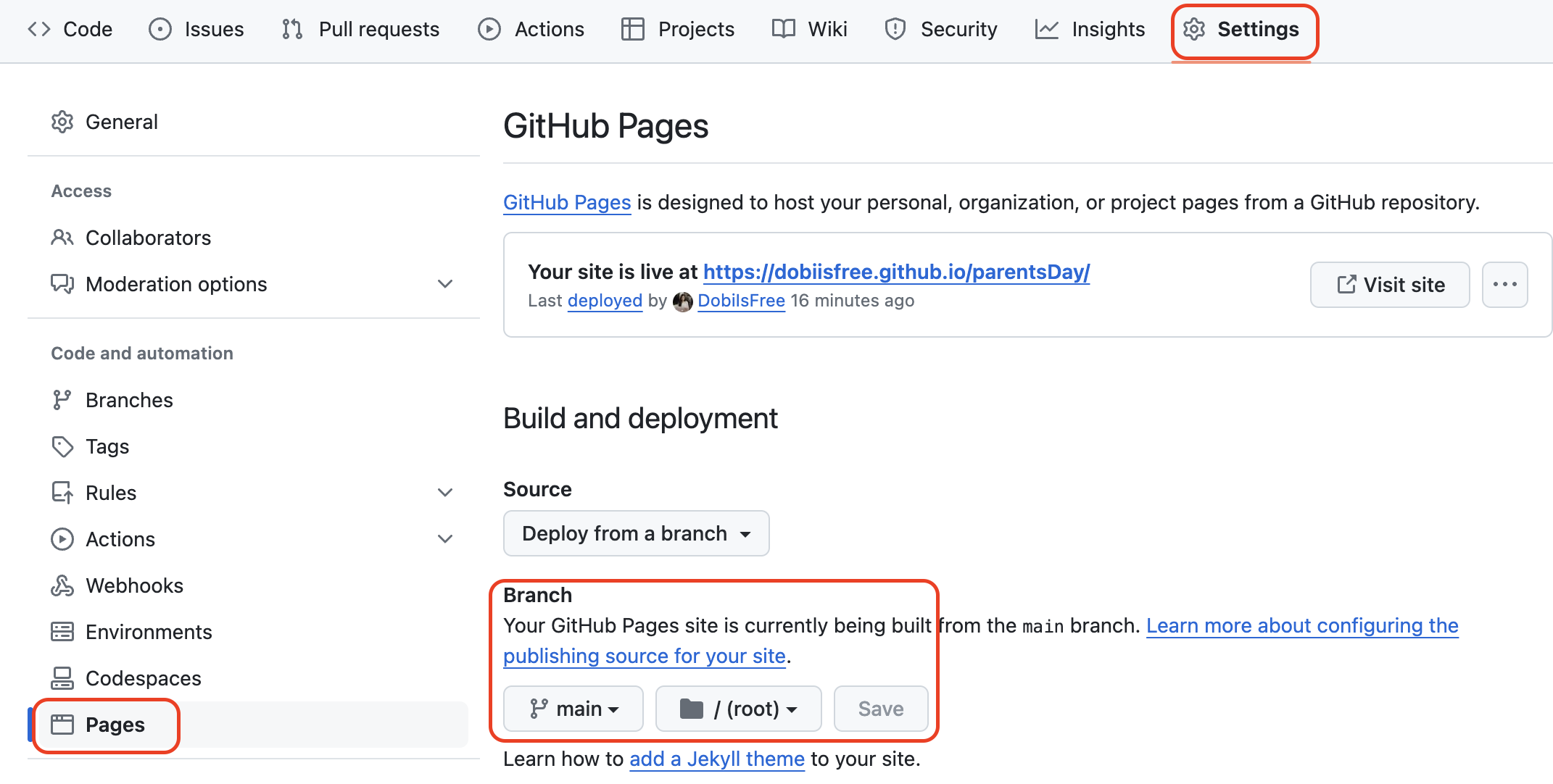

repository > settings > pages > branch

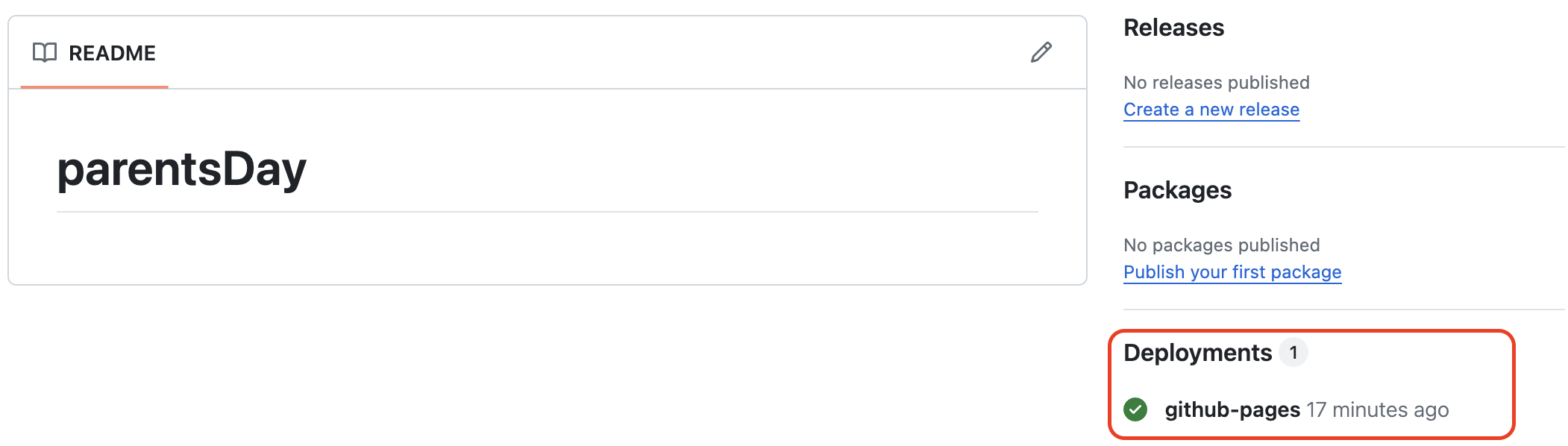

branch와 경로 설정 후 레포지토리 첫 페이지로 돌아가면

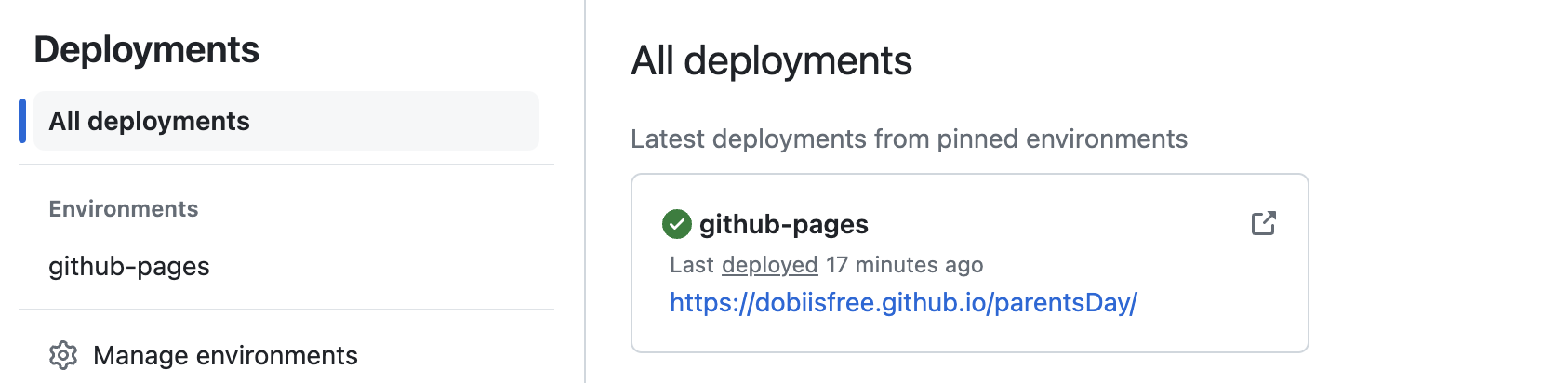

deployments가 생긴걸 확인할 수 있다! (시간이 조금 걸림)

이제 이 링크를 보내주면 끝!

테스트 글쓰기 ing

레트로 스킨을 좋아하는 사람으로 직접 만들어볼까 했는데;;

귀찮아서 어찌저찌 배포된 기본 환경에 깔짝거리며 커스텀 진행

정작 모바일에선 아무것도 안보이는게 흠이지만

pc로 보면 조금 달라진다는 점이 괜찮을지도..

근데 또 이게 safari에서 볼때랑 chrome으로 볼때랑 달라지는게 맘에 안든단 말이죠

직접 만들어야 맘에 들려나 조금 고민입니다

??? 서버 ip + /api/v1/~~

get 요청을 보냈는데 오류를 얻었다

has been blocked by CORS policy: No 'Access-Control-Allow-Origin' header is present on the requested resource.

1. CORS

Cross Origin Resource Sharing

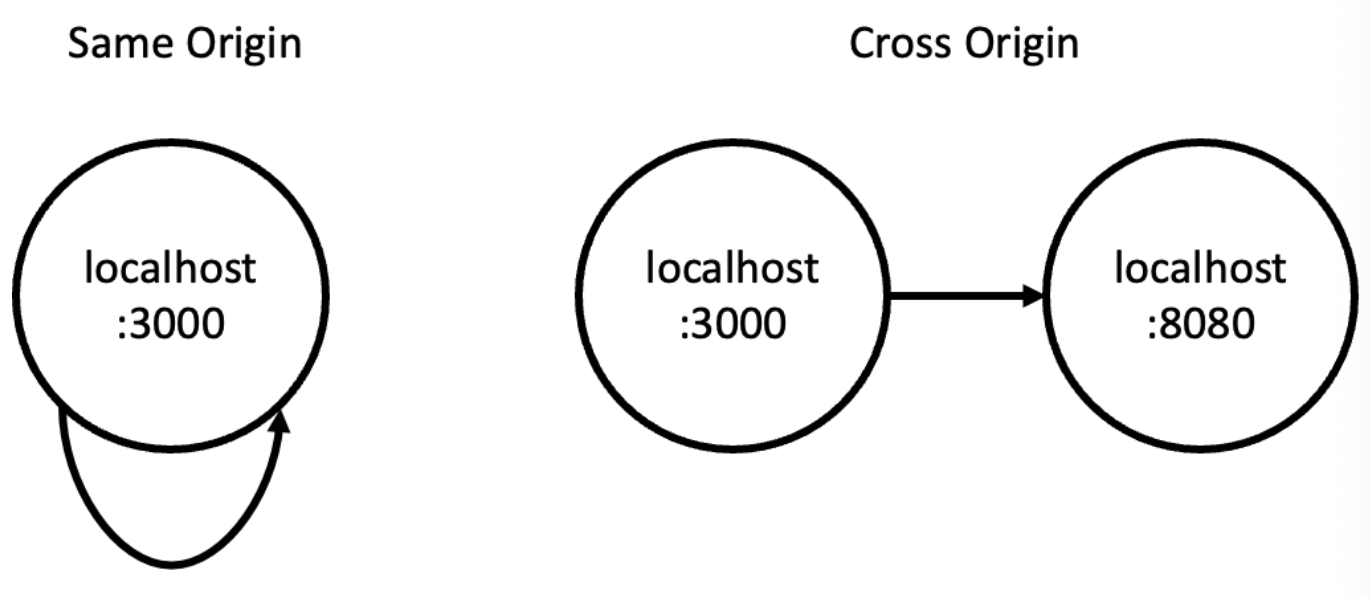

Origin = url 주소상에서 프로토콜, Domain 이름, 포트까지 포함

로컬에 띄운 http://localhost:5500 이 Origin

Cross Origin Resource Sharing = 서로 다른 Origin 간의 리소스 교환!!

2. CORS Error

Same Origin 의 경우 요청이 오는 곳 / 처리하는 곳이 동일해서 보안상 처리해줄 이유 X

브라우저에서 결과의 헤더 값을 통해 CORS 확인

브라우저에서는 서버에서 전달 받은 응답 중 헤더에  Access-Control-Allow-Origin 값을 확인하고

이 값에 현재 Origin이 포함되는지 확인

포함 O -> CORS 수행

포함 X -> 에러

3. CORS Solution

Access-Control-Allow-Origin 전체 허용

백엔드에서 모든 주소를 Access-Control-Allow-Origin 으로 주면 해결 가능..

배포용으로 적절한 방법이 아님

브라우저가 CORS 방어를 해줄 수 X > 보안 취약

>>> 특정 도메인만 추가해서 사용하는 것 추천

>>> 프록시 서버 사용하기

브라우저가 보낸 요청을 프론트엔드에서 받아서 대신 보내는 방법

서버 간 데이터 교환상에서는 CORS가 이루어지지 않기 때문에

프론트 서버에서 받은 정보를 브라우저에 업데이트

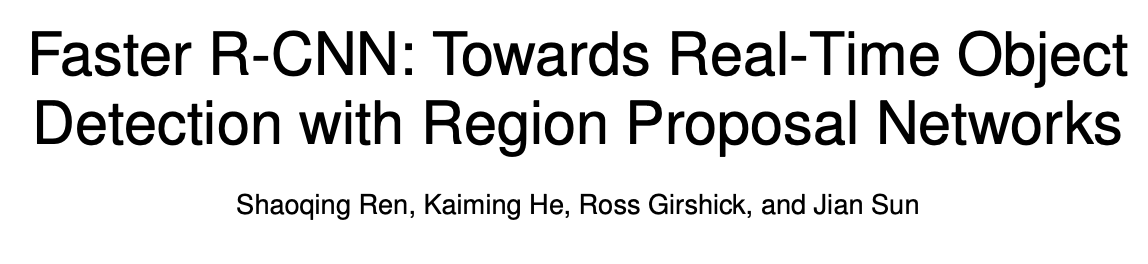

[paper] [code: detectron2]

Faster R-CNN = 2개의 모듈로 구성

- 영역 제안을 위한 deep fully convolutional network

- 제안된 영역을 사용하는 Fast R-CNN detector

더보기

이전에..

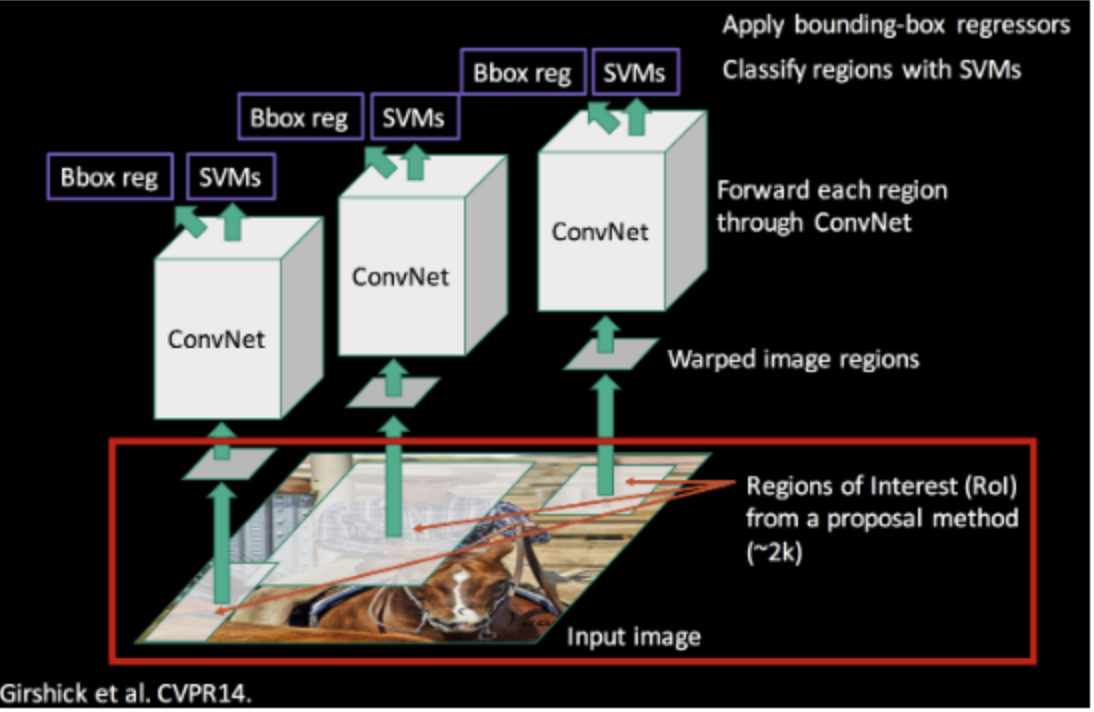

R-CNN

CNN을 사용해서 객체 감지에 높은 성능

input 이미지를 SS 알고리즘 사용해 후보 영역 생성 ~ 2000여개의 region proposal

후보 영역을 cnn 입력으로 >> [cnn은 이미 imagenet으로 pre-trained 된 네트워크]



cnn을 통해 나온 feature map > 벡터 추출

- 클래스별로 svm classifier 학습 > 2000개의 박스들은 어떤 물체일 확률값을 가진다

- 가장 확률값이 높은 박스를 사용하기 위해 IoU 적용, 물체를 전체 대상화 할 수 있는 박스 하나 만들어내

    > NMS



Regressor: bounding box regression

SS 를 통해 찾은 박스 위치가 부정확 > 모델 성능을 높이기 위해 박스 위치 교정

좌표/너비/높이 조정하는 함수 가중치 곱해 선형 회귀



> 입력을 위해 고정된 크기의 wrap/crop 사용 필요

> 이미지 정보 손실 & 2000여개 영역마다 cnn 적용

> SVM/Regression 학습 시간 오래 걸려

더보기

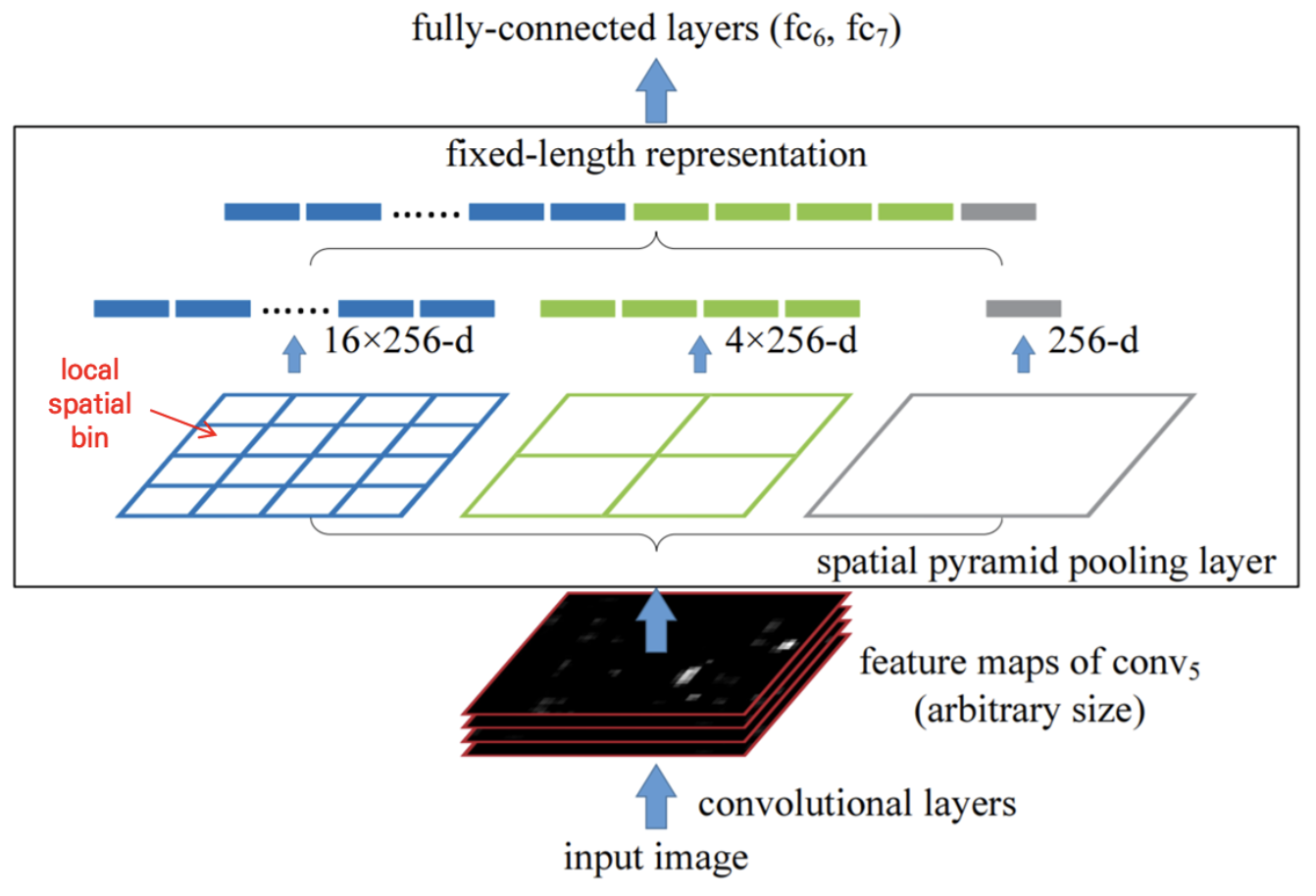

SPP-Net

R-CNN 단점 보완



입력으로 region proposal 하나하나 사용 X

> 이미지 자체를 conv net 통과 > feature map 만들어서

> feature map으로부터 region proposal 만들기

> 학습 속도 개선

더보기

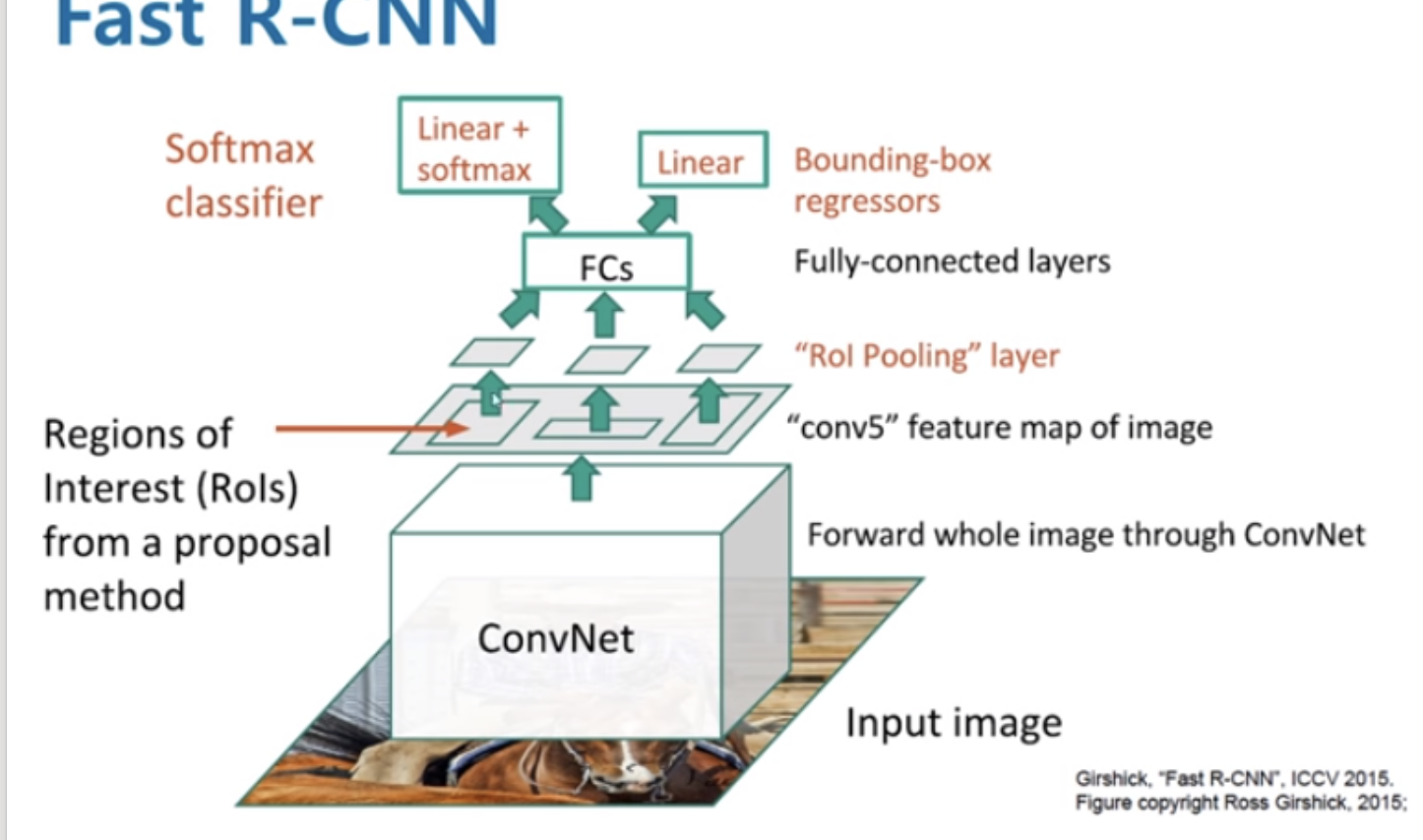

Fast R-CNN

R-CNN + SPP-Net 의 단점 개선



전체 이미지를 CNN 통과시켜 Feature map 추출

Feature map에서 RoI(입력 이미지에서 SS로 찾아 feature map에 적용) 검출

> SS 로 찾은 RoI에 대해 RoI Pooling = 고정 크기의 벡터 추출 (저차원 벡터로 축소)

> 벡터를 FC 통과

    > Softmax: (SVM 대체) RoI가 어떤 물체인지 classification

    > Bounding Box Regression: SS로 찾은 박스 위치 조절



전체 시스템은 객체 감지를 위한 하나의 unified network로

Selective Search 가 느린 이유는 cpu에서 돌기 때문

-> region proposal 생성하는 네트워크도 gpu 에 넣자고..

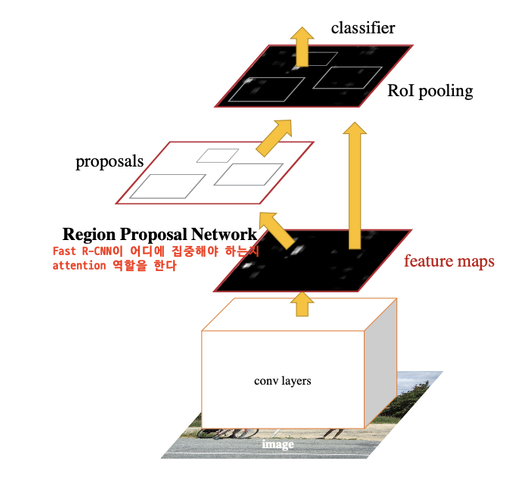

알고리즘 : RPN과 Fast R-CNN으로 구성

- RPN 모듈은 Fast R-CNN 모듈에게 어떤 부분이 중요한지 설명해주는 attn 메커니즘 수행

RPN과 Fast R-CNN의 convolutional features를 공유 > 하나의 네트워크로

+ RPN이 RoI를 제대로 만들어야 학습이 잘 됨 → 4단계에 거쳐 모델 학습

(RPN은 FCN의 한 종류, detection proposlas 를 위해 end-to-end 학습이 가능)

+ Anchor box 도입해 속도 향상

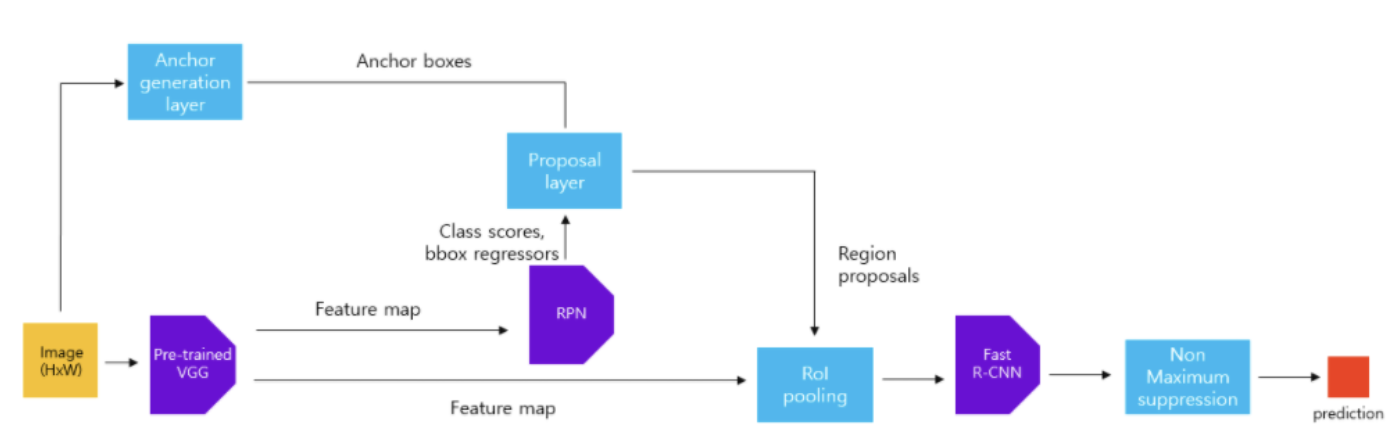

1. ImageNet Pretrained model 불러와:

원본 이미지를 입력으로 feature map 얻는다

2. feature map이 RPN에 전달되어 region proposal 산출

3. 과정[1]에서 얻은 feature map과 region proposal 통해

RoI Pooling => 고정 크기의 feature map 얻어

4. Fast R-CNN 모델에 고정 크기 feature map 입력해서

classification 과 bounding box regression 수행

RPN

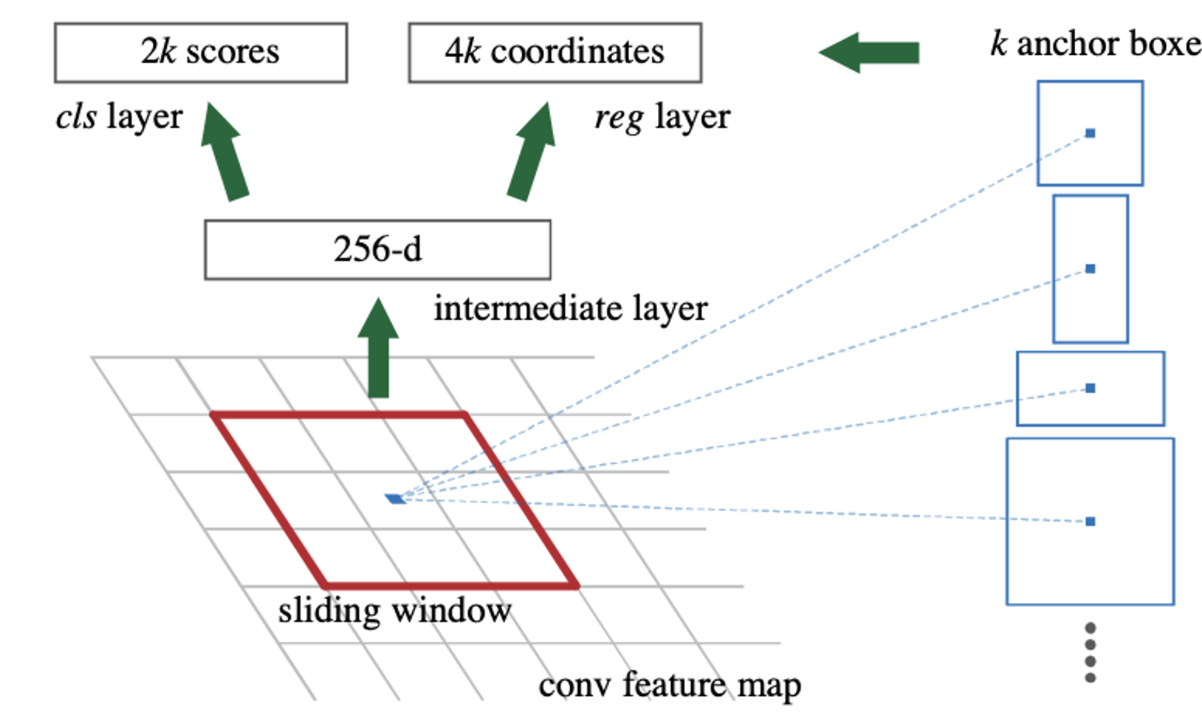

+ Anchor box

기존 sliding window는 고정된 window 이미지에서 움직이면서 객체 탐지

> anchor를 사용하면 가운데 픽셀 기준으로 k개의 anchor box 이용해

하나의 window에서 여러가지 scale | aspect ratio 의 bounding box 고려

3가지 scale & 3 aspect ratio ==> k = 9 anchor box 사용

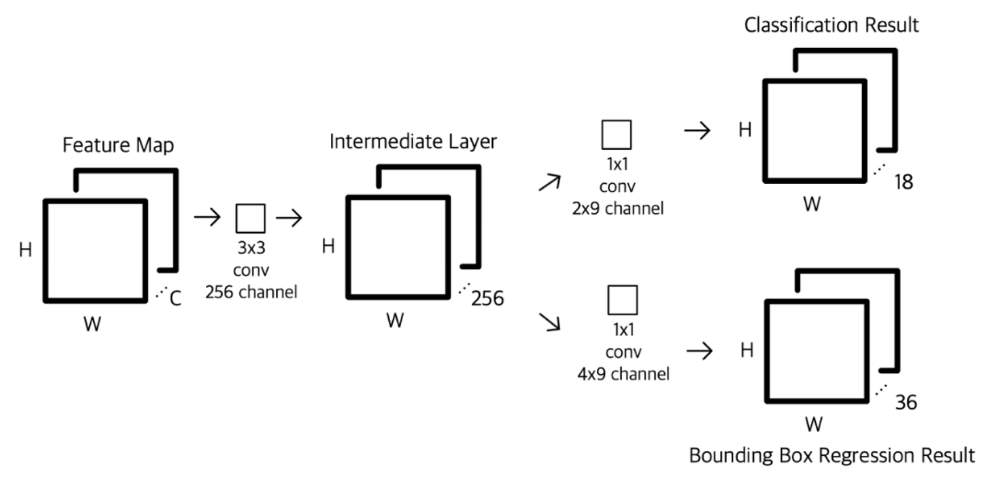

입력과 출력

1. pre-trained cnn 통과 > feature map (w,h,c)를 입력

2. 3x3 conv 연산 수행 | zero-padding = 1, intermediate feature map 크기를 w,h로 유지

3. 1x1 conv 연산 수행 -> [cls] ojbect 존재를 위한 classification | [reg] obj 위치를 위한 bounding box regression

4. classification result = w, h, 18(2*9): sliding position의 중심점

5. bounding box regression result = w, h, 36(4*9) 4개의 좌표를 가지고 regerssion

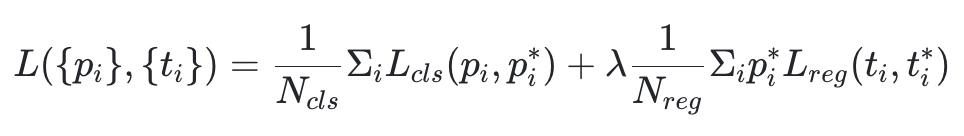

Loss function

i: index of an anchor
pi​: predicted probability
ti​: parameterized coordinates
Ncls​: mini-batch size
Nreg​: the number of anchor locations
λ: balancing parameter (default = 10)
Lcls​: cross-entropy loss
Lreg​: L1 smooth loss

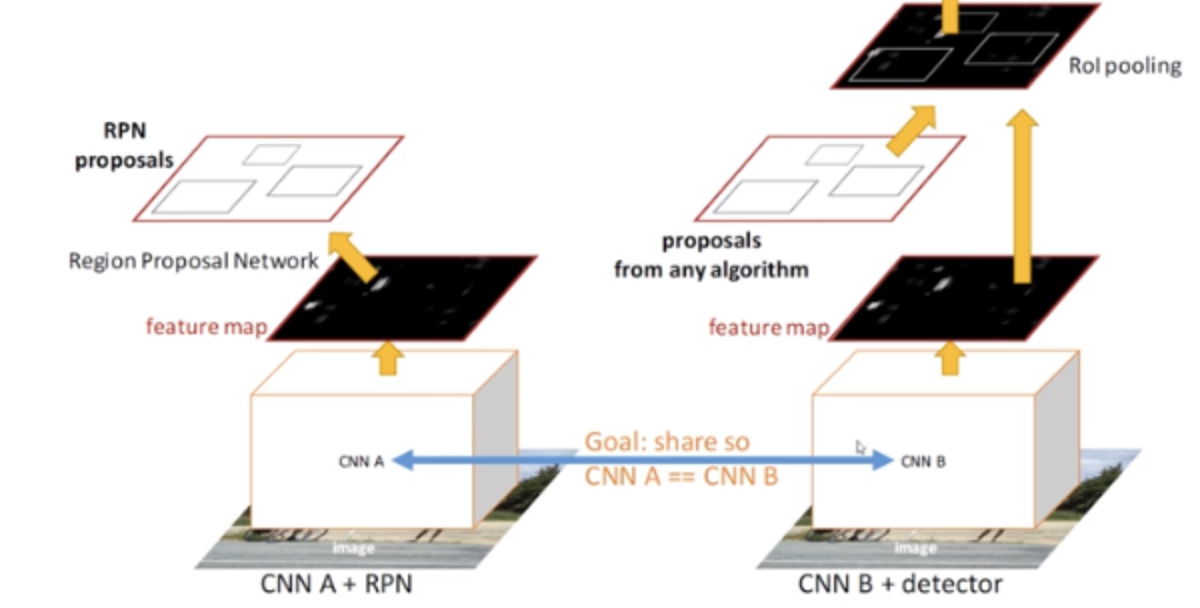

Sharing features for RPN and Fast R-CNN

Fast R-CNN 모듈은 RPN을 통해 RoI를 받는다

Non-maximum suppression을 사용해 2000개의 RoI 사용

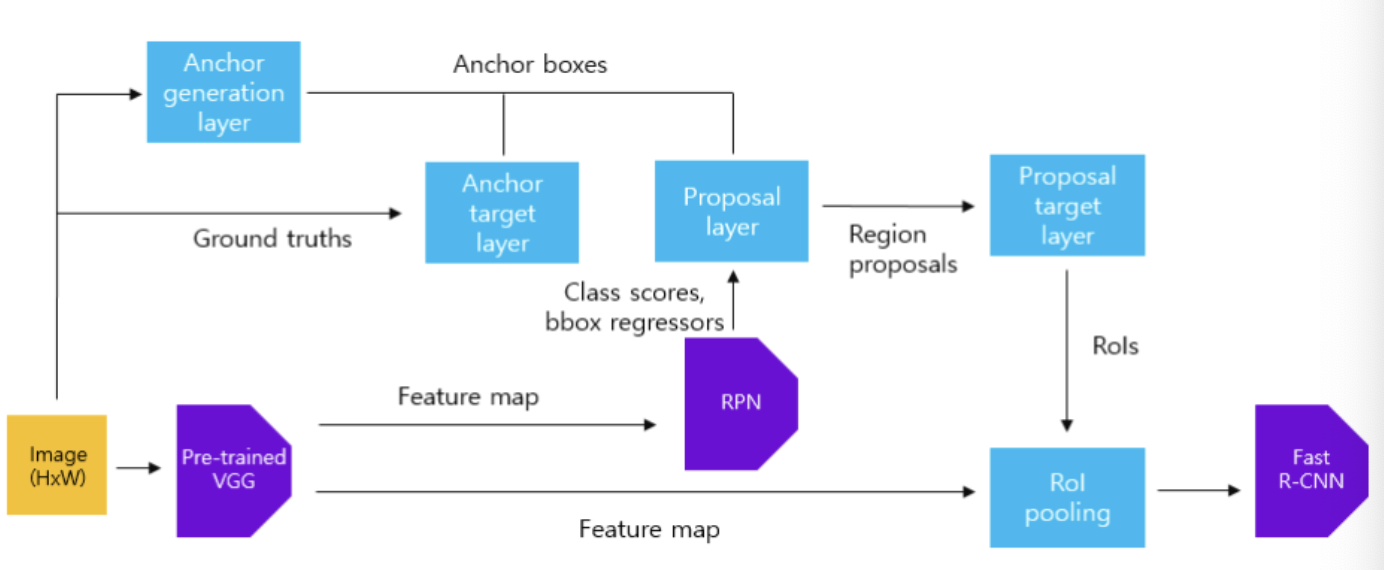

* Training

anchor target layer | Proposal target layer 존재 > 학습을 위한 ground truth 만들어

* Detection

Ref. pytorh로 구현된 Faster R-CNN repository: github

^.^

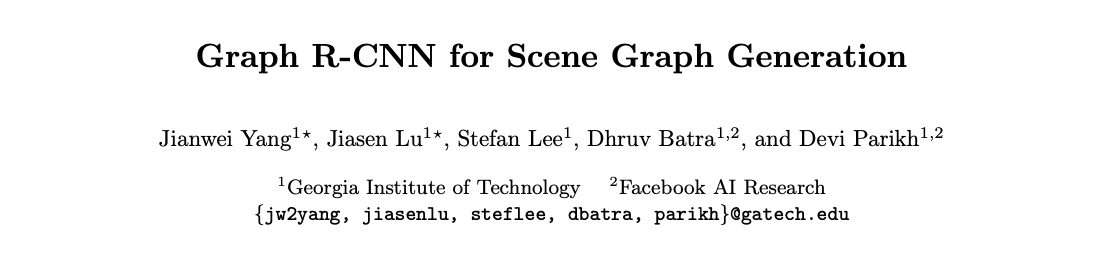

[Paper]. [Github]

✏️ 제안

1. Graph R-CNN: 객체 <-> 이미지간의 관계 detecting
    ➞ Relation Proposal Network(RePN)

2. attentional Graph Convolutional Network

    ➞ obj & relation 사이 contextual 정보 파악

3. evaluation metric

    ➞ 존재하는 metric 보다 holistic & realistic ^^

Visual Scene

    ➞ 이미지 내 객체에 초점을 둔게 대부분

img classification | obj detection | segmentation

scene 을 객체간의 집합?collection으로 표현하면 관계를 파악하기 어려워

    ➞ obj 를 포함하고 있는 그래프로 이해하자

그래프 표현:

node = obj, edge = relationship 형태의 fully connected graph

객체수가 증가하면? 그래프 표현이 의미가... ㄴㄴ

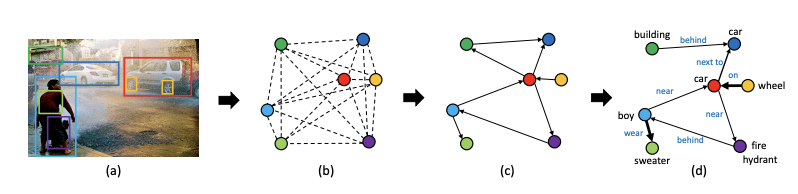

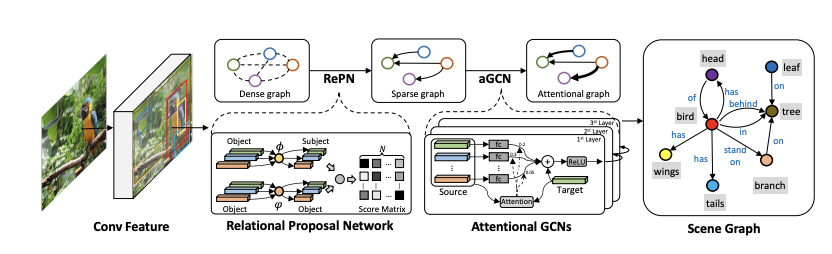

Graph R-CNN (for scene graph generation)

1. obj node 추출 ➞  utilize standard obj detection pipeline[32] Faster R-CNN

2. relation edge pruing

3. graph context integration

Scene Graph

* Image region

* relationships:

   - V: set of nodes corresponding to localized obj regions in I

   - E: relationships between obj

   - O: object , R; relationship labels

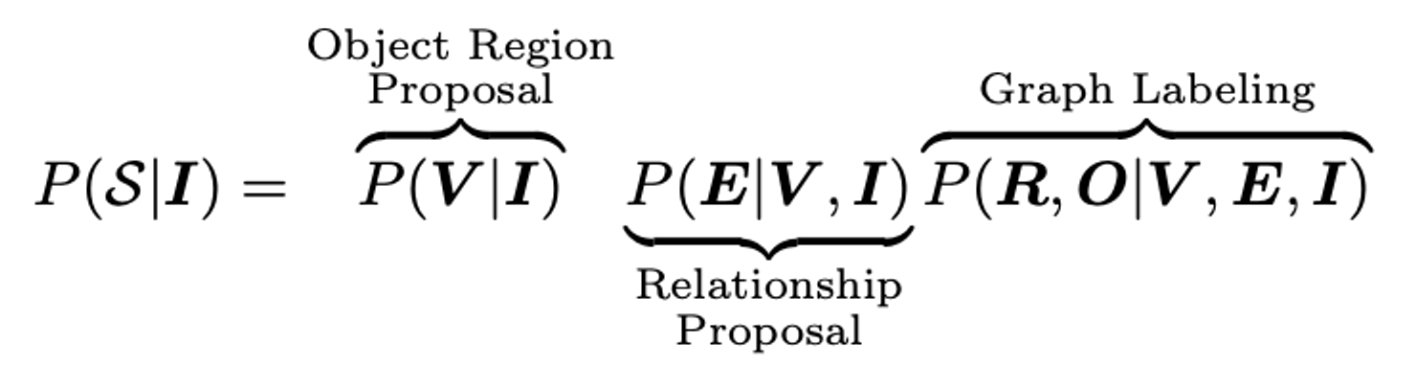

model을 다음과 같이 나타낼 수 있음

1. Object Region Proposal

   Faster R-CNN으로 객체 영역 제안

객체 i와 관련 있는 영역 rio​=[xi​,yi​,wi​,hi​]과 feature vector xio​, class에 대한 확률분포 pio​를 추출한다.

(classes = { 1, ..., k })

• spatial region rio​=[xi​,yi​,wi​,hi​]
• feature vector xio​
• class에 대한 확률분포 pio​를 추출

2. Relationship Proposal Network

: (원래) vertex의 잠재적인 edge의 uniform random sampling 을 통해 구하는데

: 논문에서는 RePN 제안 > 전체 생성 프로세스를 end-to-end 방식으로 학습할 수 있도록 함

n개의 obj가 있을 때 O(n^2)개의 관계 만들어지는데

RePN -> pruning

Relation 은 클래스에 따라 관계 여부 결정

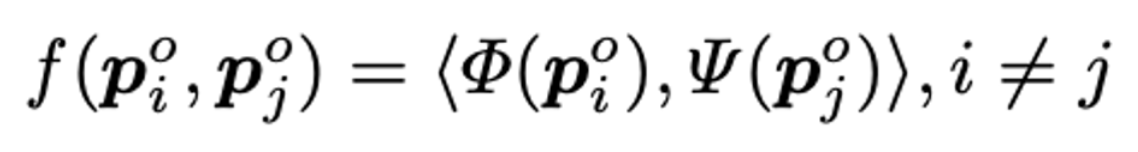

sij​ = f(pio​,pjo​) = < Φ(pio​), ψ(pjo​) > = relatedness

(Φ(pio​),ψ(pjo​)는 sub, obj를 구별하기 위한 projection function)

            >  [poi, poj] 를 concate 해서 MLP 하는 방법도 있는데 메모리/계산량 측면에서 매우 그지같음

>>> asymmetric kernel fucntion 사용

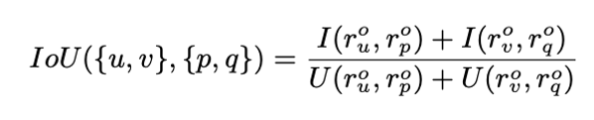

Overlap 계산

두 객체 쌍 {u, v} & {p, q}

I: computed intersection area between 2 boxes

U: union  area

모든 pair 는 sigmoid 를 거쳐 0 ~ 1 사이의 score 가져

       내림 차순으로 정렬하고 K 개의 pair 에 대해 NMS 수행

               결과 = sparse Graph = (V, E) 얻어

edge 에는 object pair 의 union box의 feature 추출한 visual representation 담긴다..

Xr={x1r​,...,xmr​} (m: number of relation)

나머지 m 객체 쌍은 관계 E를 가진 후보로 간주해 - G=(V, E) 그래프를 얻는다?

Vanila GCN

노드 i의 표현 zi: 모든 이웃 노드들 zj에  선형변환 가중치 aij 곱해 update

a는 0 ~ 1 사이의 값으로 feature의 symmmetically normalized adjacency matrix에 의해 미리 계산됨.

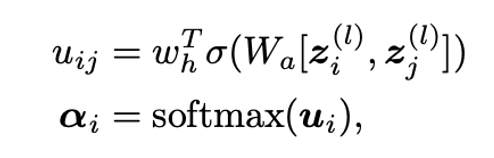

여기에 attention 을 도입하면

[* , *]: concatenation operation: concate 한 node feature 를 2 layer MLP에 통과 > softmax

== a를 구한다

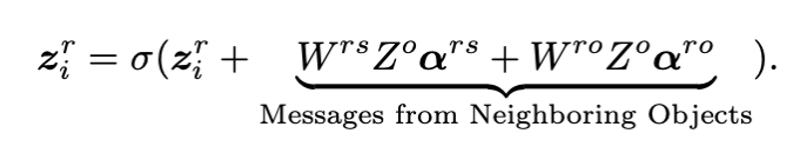

* object node

* relationship node

N 개의 object node 와 m개의 relationships + 모든 object nodes 끼리 skip-connect edge를 연결시켜global context를 고려한 representation update

3. Graph labeling

: iterative refinement process

Loss function

• P(V | I )
  • RPN과 동일한 loss: binary cross entropy loss
• P(E|V ,I)
  • another binary cross entropy loss on relation proposals
• P(R,O|V,E,I)
  • 2 multi-class cross-entropy losses
  • object classification & predicate classification

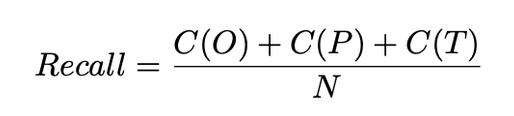

Evaluating Scene Graph Generation

SGGen+ formulated:

• C(O): number of object nodes correctly localized and recognized
• C(P): for predicate → depends on the location of the subject and object
• C(T): triplet
• N: number of entries (sum: objects, predicates, relationships)

1. 본인 컴퓨터 환경에 맞는 가상환경 설치

https://www.virtualbox.org/wiki/Downloads

Visual c++ 2019 redistributable package 설치

(https://learn.microsoft.com/en-us/cpp/windows/latest-supported-vc-redist?view=msvc-170)

2. Ubuntu 20.04 설치

(https://releases.ubuntu.com/20.04/)

3. 새로 만들기

- ISO = Linux

- 종류, 버전 선택 = Ubuntu 20.04 LTS

>기본 메모리 = 4096

>CPU 4개

>비디오 메모리 32MB

>공유 폴더: 자동 마운트/항상 사용하기

✂️ Trobule

* 키보드 설정시 계속하기 버튼 안보여..

참고 (https://min0114.tistory.com/29)

= display settings에서 해상도 설정하면 보여요

4. 공유 폴더

Terminal 에서 root 권한 실행:

$ su

공유 폴더 생성

$ mkdir {name} (mkdir VB_share)

공유 폴더 마운트

$ mount -t vboxsf {windows 공유 폴더} { 생성한 공유 폴더 경로 }

5. 필요한 library 설치

apt-get update

apt-install python3-pip

pip install pytorch-lightning==1.9.5

pip install transformers

pip install onnx

pip install onnxruntime

VScode 설치

ssh 서버 설치 및 로컬에서 접속

* open ssh 서버와 클라이언트 모두 설치

$ sudo apt-get install ssh

$ sudo systemtl status ssh

서버가 활성화 상태인지 확인ㅇㅇ -> active(running) 보이면 실행중인 상태

방화벽 상태를 확잉ㄴ하고 사용중이라면? ssh 허용하도록 변경

$ sudo ufw status

$ sudo ufs allow ssh

서버 접속을 위한 ip 주소 알아내기

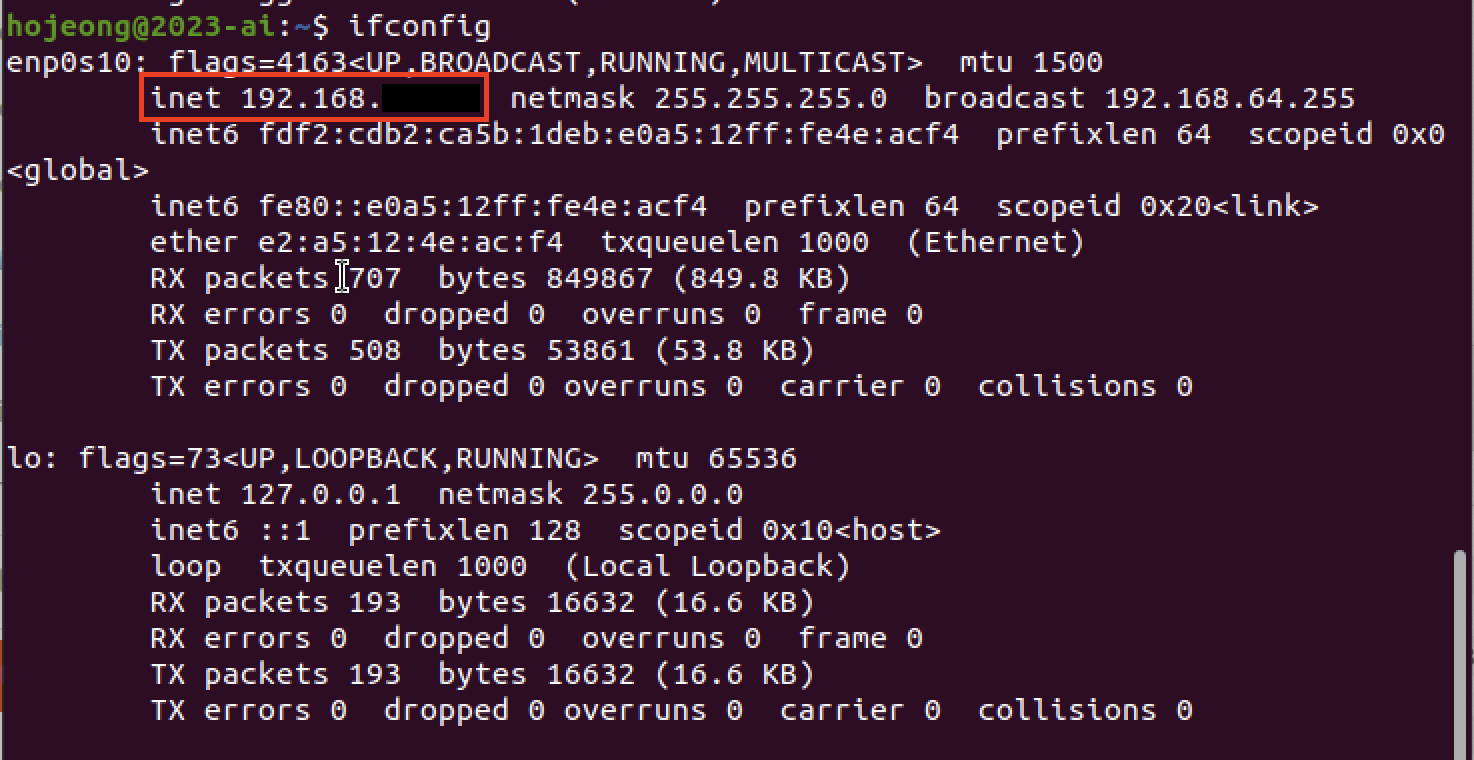

$ ifconfig

필요한 경우 net-tools 설치

$ sudo apt install net-tools

inet 값이 ip 주소!!

또 무슨 뻘짓거리를 하려고..?

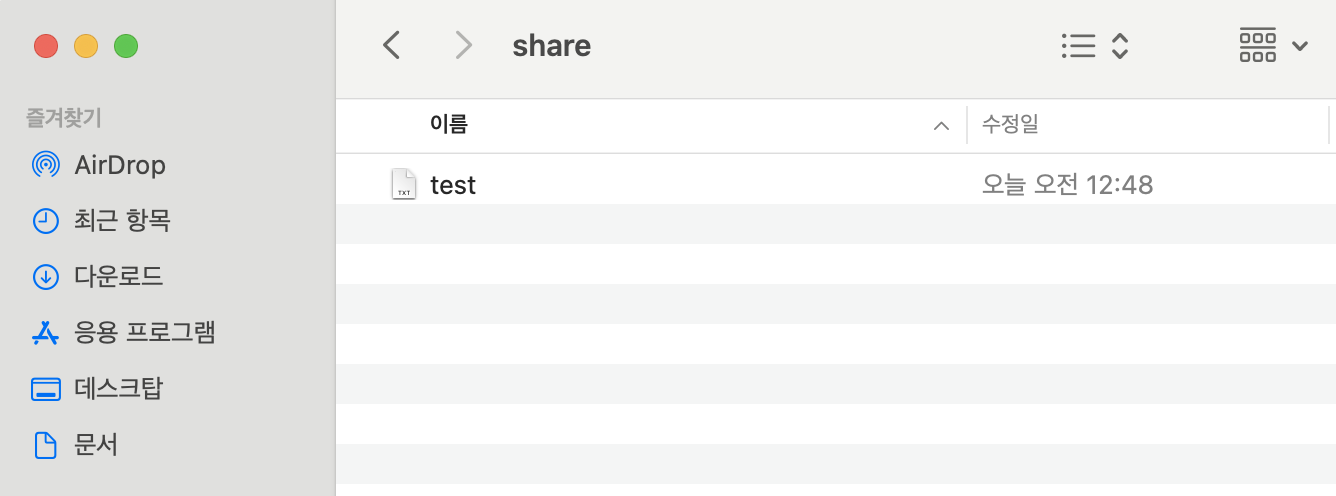

1. ubuntu 20.04를 시작으로 공유 폴더를 설정하고 싶은데

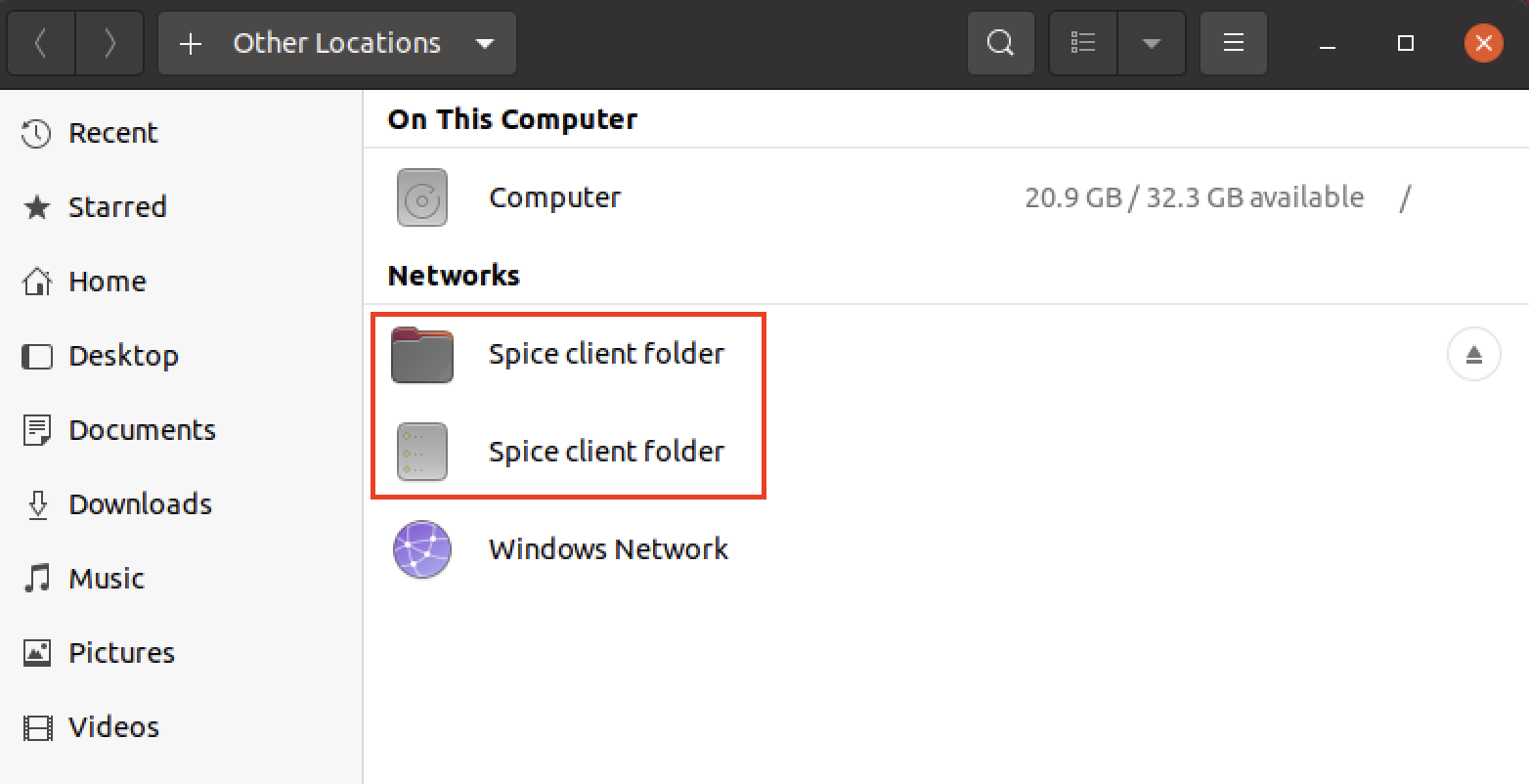

폴더 > other location 에서 spice client folder라는게 보여야 한다.. > 안보여

sudo apt install spice-vdagent spice-webdavd

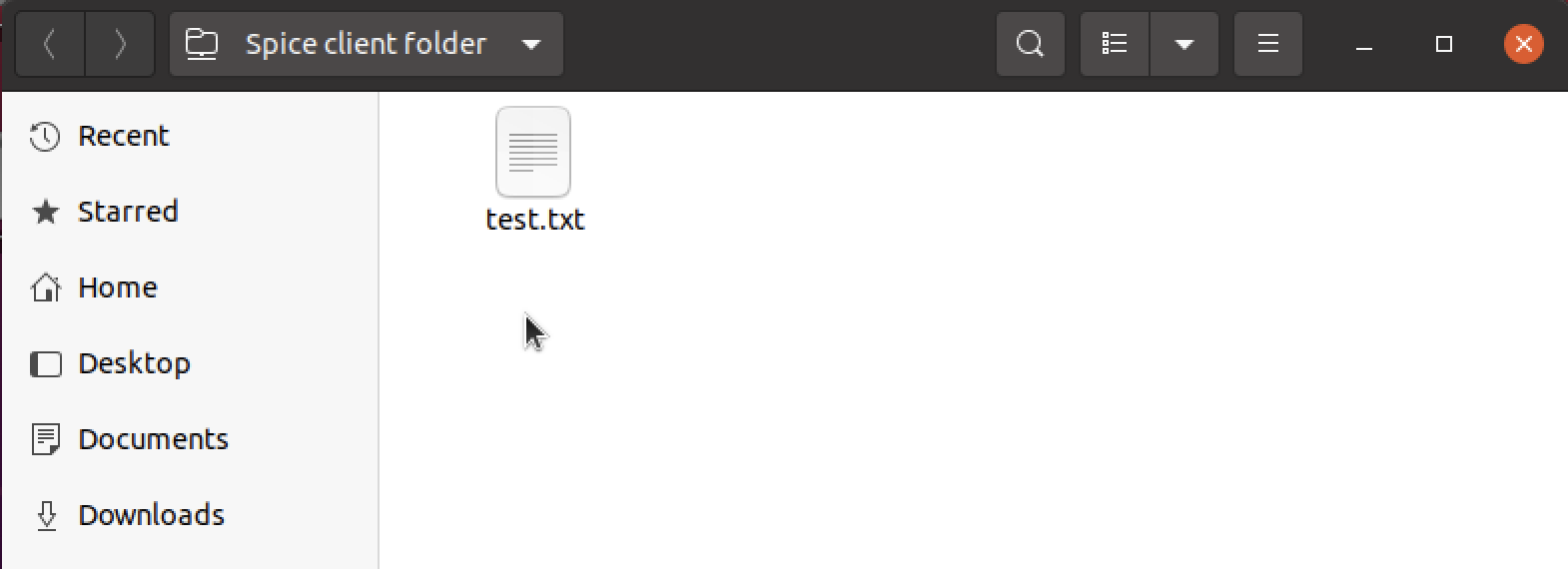

reboot > other locations > 조금 지나면 spice client folder 가 보인다

이러면 된건가? 아무튼 성공

++ 네트워크 검색 지원한느 samba, 일부 유형의 드라이브 마운트 가능.. 어쩌구

sudo apt install samba gvfs-backends

2. 갑자기 길을 잃고 VS Code를 쓰고싶어

sudo apt install net-tools

ifconfig

mac 터미널로 돌아와서

ssh [username]@[ip address]

오.. 된다.. VSC > ssh config file 에 host 추가해서 사용하기 가능^^

3. mount 하고 싶다고

unknown filesystem type 'vboxsf'

vagrant plugin install vagrant-vbguest
vagrant vbguest

vbox가 아니잖아..?

애초에 파일 마운트가 뭔데ㅠ ㅠ

> 컴퓨터 파일 시스템 -> 다른 dir로 연결하거나 합치는 작업ㅇㅇ

- file system: 파일과 dir 구성하고 저장하는 방식 정의 [운체 시간에 배운거 아닌가]

- mounting: 파일 시스템을 운영체제의 dir 구조에 연결하는 프로세스 > 다른 파일 시스테므이 파일|dir에 접근 가능

- mount point: 마운트할 파일 시스템을 운영체제의 dir 트리에 연하는 지점

- Network File System(nfs): local 파일 시스템처럼 마운트 가능 > 네트워크를 통해 원격 서버의 파일 시스템에 접근 가능

3. anaconda

# ubuntu 20.04

# 버전 확인

.sh 파일 다운로드 > wget

wget https://repo.anaconda.com/archive/Anaconda3-2023.09-0-Linux-aarch64.sh

bash Anaconda3-2023.09-0-Linux-aarch64.sh

설정하다가 자동 활성화 해버렸다.. > 해제

conda config --set auto_activate_base false

source ~/.bashrc

4. tensorboard error: 403

ssh -L 8878:localhost:6009 {username}@{ip address} -p 2222

jupyter notebook => 403 error

왜 ?? => 브라우저 쿠키 설정의 오류^^ 🍪🍪🍪

5. 뭔짓거린지 모르겠음

그냥 window 쓰는게 맘 편할거 같다는 생각이 들어요
