[미해결] [Unreal] Motion Capture Data | Visualizing with UE5

오모짱_ 2023. 8. 18. 12:39

Matching Bones: Model data and Character

센서에서 얻은 데이터 이름과 unreal 캐릭터의 bone matching

udp 서버에서 데이터프레임 만들어 unreal 형식에 맞춰서 전송

UDP Message Printing

CONNECT : 'UDPRecivedEvent' -> 'Print String' node

'Printing String' node ➝ screen/console 출력 option 선택 가능

☑ return value 20 ➝ 22 (add shoulder skeleton)

센서 shoulder == 캐릭터 clavicle 로 조정했는데 잘 모르겠음 (수정)

☑ sensor = { name , oriientation { roll, ptich, yaw } }

Character: Animation (use animation blueprint)

1. 변수 추가: 각 Bone에 해당하는 로테이터 생성

2. bone transform (modify) 노드 추가

3. bone transform node의 rotation과 로테이터 연결

bone transform (modify) > detail > ratation

* rotation mode: add to existing or replace existing

* rotation space: (잘 모르겠음)

- world space: set the value relative to world origin.

- component sapce: relative to skeletal mesh component

- parent bone: relative to the parent bone

- bone sapce: relative to bone's transform in the input pose.

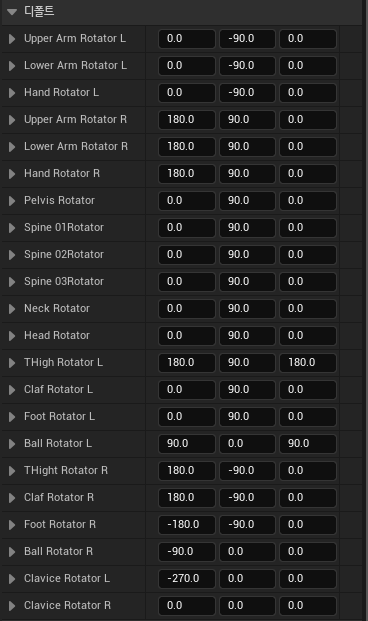

☑ Rotator의 default value 수정 가능

* arm: 0, 0. 0 의 기본 자세 = T-pose

* pelvis ~ head: y 축 보정 필요

☑ euler or quaternion value

* 0, 0, 0 이 T-pose 라고 하면 ?? 수집한 Euler T-pose 데이터 의 quanternion 값 사용해야 해

일단 python: udp server: euler to quaternioin library 사용해 변환

☑ degree or radian ??

☑ x = roll | y = pitch | z = yaw 맞는지 확인

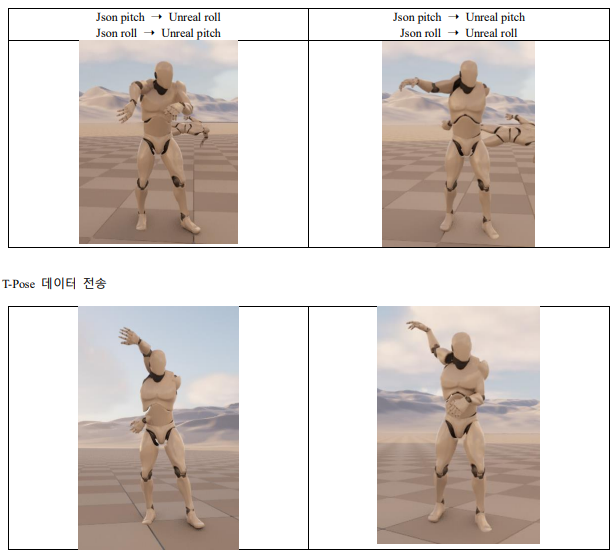

euler 값 그대로 전송하면 캐릭터가 움직일거라고 생각했지만 축이 이따구로 휘어지는 문제 발생

☑ unreal 자체에서 default 값 수정 or 서버에서 보낼때 보정해서 보내주기

- unreal default 수정: 결과 원하는대로 안나옴 ➝ 뭐가 문제인지 모르겠음

- 서버에서 값 보정: 동/서/남/북 데이터에 따라 축 뒤틀림^^

[1]

[2]

~~☑ 이게 문제가 아닌 것 같다..~~

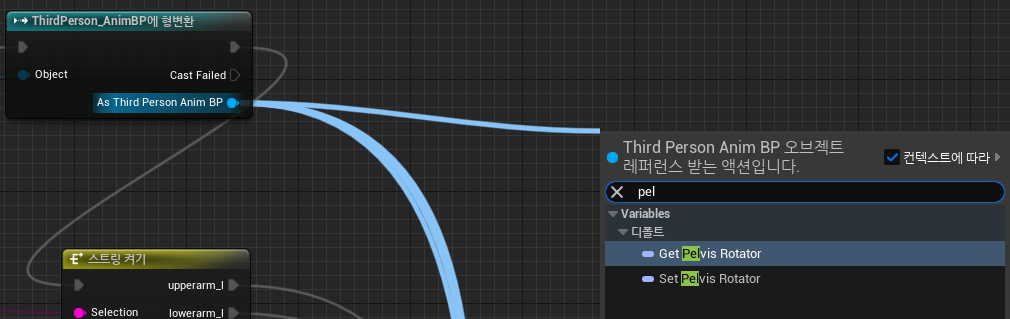

UDP Controller BP: Add Rotator SET

'UDPController_Human' Blue print의 ThridPerson_AnimBP 형변환 노드에서 새로운 노드를 추가

'ThirdPerson_AnimBP'에서 생성한 변수를 추가

☑ 센서에서 얻은 모든 bone 데이터 연결 & 흐름 확인

☑ 삽질 ing (2023.08.02)

데이터 하나 잡고 끝나는건가.. 값 변화 없음^^

근데 콘솔에서는 계속해서 값 들어오는거 확인?

count 값으로 제대로 들어가고 있는건지 확인 > time.sleep(1) 변화 관찰

1초마다 캐릭터가 회전하기는 하는데.. 그럼 뭐가 문제? ^^

Rotator 값 Screen에 찍어봐도 변화하는거 확인

❍ Character BP, UDP controller BP 축 방향 설정

데이터셋에서 얻은 y=ptich / x=roll 값들이 unreal engine에서 반대인 듯

캐릭터 Animation BP 에서 Rotator에 전송되는 값들로 바뀌도록 만들고 싶으니까 opiton = replace existing

(add to existing 이면 캐릭터 끝도 없이 회전하는 문제 발생)

Character Animation BluePrint > Character > bones > all hierarchy

각 bone들이 어떻게 연결되어 있는지를 나타내는 것 = "Rig"

skeleton은 이렇게 뼈대 구조 목록과 각 bone들이 어떻게 연결되어 있는지에 대한 정보 들어있다.

☑ Skeleton 범위 벗어난 ik_hand / ik_foot 때문인가 싶었는데 아닌듯

☑ 데이터 수집 (2023.08.02)

.bvh 파일 확인하기 (link)

N-Pose / T-Pose 로 calibration 후 여러 개의 pose data 수집

Xsens로 얻은 .mvn > .xlsx 로 변환 후 캐릭터에서 확인

.bvh 파일 분석

수집한 데이터 xlsx 사용하지 않고 bvh 정보 사용하기

이전보다 의미 있는 결과가 나오나 여전히 수집한 데이터와는 일치하지 않음

➔ 원인 파악 안됨

☑ udp_server.py 에서 bone 종류마다 값을 보정해서 보내주기

각각의 bone 마다 추가적으로 값 더해서 보내주는 방법 시도

┖ 동/서/남/북 에 따라 보정값이 달라져야 한다..

┖ 이렇게까지 해야 할 이유가 있을까? → 다른 방법 찾아보기

┖ 이렇게 보내는거나 bp에서 default 값 설정하는 거나 비슷한거 아닌가

☑ Character Animation BP 설정 변화 시도

여러 방법으로 시도해봤지만 > 원하는 결과 ? 안나옴

☑ NEXT..?

❍ C++ 단계부터 시작하기

┖ BP 쓰는 것 보다 훨씬 직관적? 으로 구현할 수 있을 것 같긴 한데

┖→ 그럼 어디서부터 시작해야되지

❍ 다른 Insight 생기기 전까지 잠시.. Bye

┖ 너무 오래동안 잡고있는 듯한 느낌

❍ Window > world settings > Gamemode override: thridperson gamemode 선택

플레이어는 character calss 상속

┖ 기본 컴포넌트로 CHARACTER MOVEMENT

┖ (일반적: 인간형) 루트 컴포넌트로 캡슐 콜리전, 현재 어느쪽을 향하고 있는지 알려주는 애로우 컴포넌트

┖ 기본적으로 character class 가 상속받는 것으로 삭제 불가능

┖ 캐릭터 외관 설정 > 스켈레탈메시 컴포넌트 > SK_Mannequin

[ERROR]

☁ UDP Socket Plugin + Version Crash

Assertion failed: Socket != nullptr [File:E:\Media\Epic Games\UE_5.1\Engine\Source\Runtime\Networking\Public\Common\UdpSocketReceiver.h] [Line: 53]

UnrealEditor_UDPWrapper
UnrealEditor_UDPWrapper
UnrealEditor_CoreUObject
UnrealEditor_CoreUObject
UnrealEditor_CoreUObject
UnrealEditor_CoreUObject
UnrealEditor_CoreUObject
UnrealEditor_CoreUObject
UnrealEditor_CoreUObject
UnrealEditor_CoreUObject
UnrealEditor_CoreUObject
UnrealEditor_CoreUObject
UnrealEditor_CoreUObject
UnrealEditor_Engine
UnrealEditor_Engine
UnrealEditor_Engine
UnrealEditor_Engine
UnrealEditor_Engine
UnrealEditor_Engine
UnrealEditor_Engine
UnrealEditor_UnrealEd
UnrealEditor_UnrealEd
UnrealEditor_UnrealEd
UnrealEditor_UnrealEd
UnrealEditor_UnrealEd
UnrealEditor_UnrealEd
UnrealEditor_UnrealEd
UnrealEditor_UnrealEd
UnrealEditor
UnrealEditor
UnrealEditor
UnrealEditor
UnrealEditor
UnrealEditor
kernel32
ntdll
